3月31日，上海集中签约152个重大产业项目，发布26个特色产业园区和60平方公里产业新空间。4月3日，记者来到26个园区之一，坐落在浦东张江科学城的上海集成电路设计产业园采访，这里正在建设国内领先、世界一流的集成电路设计产业园区。
上海张江高科技园区开发股份有限公司是上海集成电路设计产业园的开发主体单位。总经理何大军介绍说，产业园规划面积约3平方公里，规划建筑面积近400万平方米，已入驻180多家设计企业。目前，张江科学城高层次人才集聚度是上海最高的，张江集成电路产业从业人员已超过5万。张江高科还在和复旦大学微电子学院、硅知识产权交易中心、ICC等开展合作，有针对性地培养一批高端实用型人才。
据何大军介绍，产业园将对标全球视野、国际标准，通过实施“千亿百万”工程，集聚千家企业、加快形成千亿级产业、汇聚十万人才、打造百万空间，力争建设国内领先、世界一流的集成电路设计产业园区。何大军说，到2025年，浦东集成电路全产业链规模要达到4000亿元，实现3倍增长，占上海全市比重提升至80%。
上海集成电路设计产业园地处集成电路产业链最完善的张江科学城，除芯片设计业外，晶圆制造领域有19条生产线引领全国发展；封装测试集聚了包括日月光、安靠、华岭等在内的龙头企业；装备材料领域自主创新逐步突破，多项技术填补了国内空白。
除了产业链完善，产业园的设计产业规模也十分可观。2019年，张江集成电路设计业产值达到400多亿，占上海集成电路设计产业70%，占上海集成电路整体产业28%，初步形成了具有国际竞争力的综合性产业集群。
围绕人工智能、5G、智能驾驶、物联网等重点应用领域，产业园在国产处理器、存储器、安全芯片、FPGA、光通信、架构（RISC-V）等“卡脖子”核心技术领域实现了重点布局。其中，芯片设计领域拥有100余项国内领先产品。
在已入驻产业园的180多家设计企业中，涵盖了集成电路设计龙头企业、细分领域龙头企业、新兴企业等。其中，全球芯片设计10强中，有6家在张江科学城设立了区域总部、研发中心；中国芯片设计企业10强中，有3家总部在张江科学城、3家在张江科学城设立了分支机构。
依托长三角资本市场服务基地，产业园对接科创板。搭建张江科学城创投先锋联盟，与专业资本合作，发挥产业投资联系创新与科技金融的纽带作用。积极发挥上海科创母基金、浦东科创基金的功能，在张江科学城设立张江科创基金，对接科学城产业项目，实现产业资本无缝对接。
格科微电子（上海）有限公司是从张江孵化出来的一家从事CMOS图像传感芯片、AMOLED/LCD显示驱动芯片、高端嵌入式多媒体SOC芯片及应用系统的设计、开发、测试和销售的集成电路设计企业。
17年前格科微成立时，只有三四个人，在简易工棚办公，四次搬家，最终落户上海集成电路设计产业园，公司现有核心员工500余人，销售额跻身全国同类企业前十。格科微的CMOS图像传感芯片设计和算法拥有完全的自主知识产权，并拥有世界领先水平的、最佳性价比的制造工艺。公司总经理助理陆艰说，“产业园最大的好处就是集聚效应，我们搞芯片设计，产业链上下游很多重要客户比如中芯国际就在附近，开展交流合作非常方便。”
产业园另一家人工智能计算机视觉芯片设计公司上海肇观电子科技有限公司的一面墙上挂满了企业获得的中外专利证书。公司研发的两副眼镜让人眼界大开。“天使眼人工智能阅读神器”可以用眼镜上的摄像头将拍到的文字转化为语音，帮助视障人士阅读文字和辨识货币。另一副“天使眼智能眼镜”是基于计算机视觉和人工智能技术的感知设备，相当于机器人的眼睛，能够辅助视障人士出行和感知世界。
公司创始人兼首席执行官冯歆鹏中科大毕业后就带着团队来张江创业，他说，人工智能时代89%的信息量来自于视觉，解决了视觉问题就相当程度上解决了人工智能问题。公司设计生产的芯片可广泛应用于安防、门禁、家用摄像、3D人脸识别、车载、机器人、无人机等领域。就在几天前，公司正式发布了N163、N161、N160系列芯片，以满足从高性能、高帧率的工业检测市场，到专业安防，以及轻量AIoT（人工智能物联网）细分市场的不同需求。二季度公司还将发布以深度几何计算为特点，针对3D视觉产品、机器人SLAM市场、AR/VR市场的D系列芯片，以及针对需要高帧率、高性能综合计算平台的车载市场Vehicle的V系列芯片。
冯歆鹏说，“我们入驻产业园以来，张江科学城和园区给与了大量支持，包括研发费用补贴、房租补贴和参展补贴。此外，产业园的人文环境和配套设施，以及一些具体的帮助项目落地的政策，帮助我们攻克了一个又一个技术难关。”

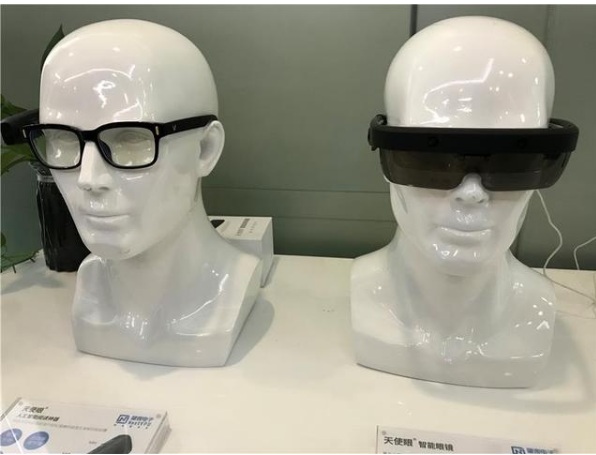

照片说明：“天使眼人工智能阅读神器”（左）和“天使眼智能眼镜”（右）。本报记者沈则瑾摄

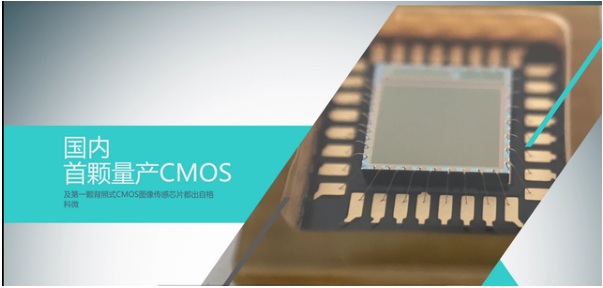

照片说明：国内首颗量产CMOS芯片及第一颗背照式CMOS图像传感芯片都出自格科微电子（上海）有限公司。上海市经信委供图
