随着《建筑设计防火规范》GB50016-2014的实施，对建筑防火提出了更高的要求，作为建筑外墙需要使用满足防火要求的，集抗风压性能、气密性能、水密性能、保温性能、耐火完整性等一系列指标的耐火节能门窗，在行业内不断研究创新下应运而生。

　　我们先围绕三个词："耐火节能门窗"、"防火窗"、"耐火完整性"展开一下。

　　首先要确立一个基础观念，无论是耐火节能门窗还是防火窗，耐火能力都叫耐火完整性。接下来具体说说二者区别。

　　1、标准范畴：一直以来防火窗执行《防火窗》GB16809的要求。对耐火型节能门窗一直没有具体定义，在最新版的《铝合金门窗》GB8478标准中，提出了耐火型门窗的概念，直到山东省颁布实施《铝合金耐火节能门窗应用技术规范》DB37/T5138-2019以后，耐火节能门

　　窗有了明确定义。（2.0.1 铝合金耐火节能门窗 Aluminum alloy fire resistant energy-saving windows and doors

　　采用隔热铝合金型材、中空防火玻璃、五金及耐火防火材料等制作而成，满足节能和耐火完整性能要求的门窗。）

　　2、性能要求：由于防火窗基本用于室内，所以无硬性水密性要求，只需气密性、抗风压性能达标即可，且等级比建筑外围护门窗低。

　　耐火性能分为：非隔热防火窗（需要满足耐火完整性）；隔热型防火窗、需要同时满足耐火完整性和耐火隔热性，耐火极限在0.5h至3.0h之间。值得注意的是，这里的隔热性和我们平日说的门窗隔热性能不同，此隔热指降低热传导减少热辐射，彼隔热则是门窗保温性能。

　　耐火节能门窗不止要求气密性和抗风压性能，还要求水密性、保温性能等。

　　且等级指标按建筑外围护门窗设计要求执行，比防火窗的物理性能检测项目要多且等级要高、耐火性能一般情况只要求耐火完整性，耐火极限多是0.5h、1.0h。

　　3、应用部位：防火窗多用于室内防火分区，一般设置在建筑内的防火墙或防火隔墙上等部位，以及需要防止火灾蔓延的开口部位。

　　耐火节能门窗多用于建筑外窗，是集建筑外窗的各项物理性能，且满足耐火完整性的建筑构件。

　　我们看完上述区别，那么怎样才能保证一樘耐火节能门窗的质量，让用户放心呢？我们一起来分析：

　　1、耐火节能门窗型材的选用

　　耐火节能门窗型材的选用，我们认为需综合考虑导热率、强度、经济、遇火高温抗变形能力、耐久性等。

　　钢型材强度、耐火性能优于其他材料但保温、防腐性能差，不宜在外墙广泛应用；

　　木型材防火处理后强度、耐火性能、保温性能都不错，由于维护成本高使用范围小；

　　塑钢型材保温性好、成本低，但遇火后变形严重，极易蹿火、导致耐火完整性丧失，无法保证人身财产安全；

　　隔热铝合金型材强度可靠、耐久性好、经济适中，填充处理后遇火高温抗变形能力增强，耐火完整性有保障，正广泛推广使用。

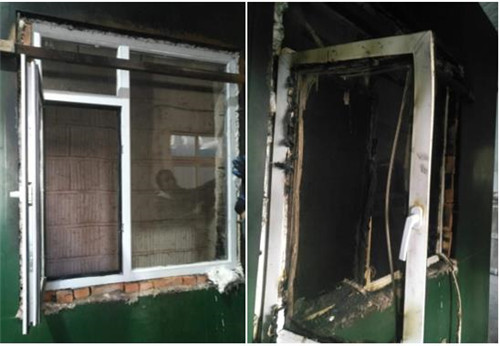

注：塑钢耐火门窗测试现场

　　2、门窗型材腔体的填充与防护

　　我们以隔热铝合金型材为例继续分析，由于国家节能减排工作持续深入、

　　建筑门窗节能指标也在不断提升，响应国家政策，已有多省市规定隔热铝合金型材隔热条不低于24mm，耐火节能门窗首先要在符合节能保温要求的基础上同时满足耐火完整性的要求，因此应选用隔热条不低于24mm的隔热铝合金型材来作为基材进行填充与防护，填充与防护的主要目的是为了吸热隔热，延缓热传导，对基材遇火面丧失后提供有效支撑。

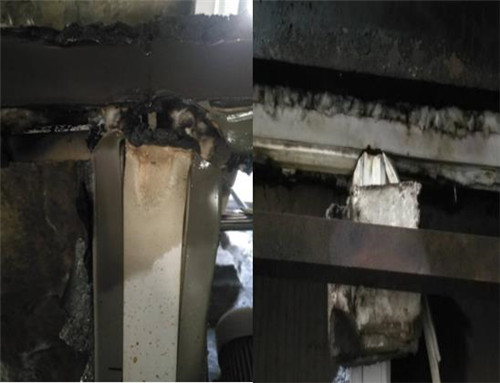

　　目前填充材料与工艺多采用轻质防火材料灌注、石墨膨胀条穿填等方式，在耐火试验中发现，由于遇火面基材温度在点火至约15分钟时，是由常温到高温的逐步提升阶段，15分钟续检测门窗在受火面及背火面处于高温恒升状态，由此可见、遇火试验初期基材自身可以抵挡，到了后期填充材料的吸热隔热、强附着能力成为关键中的关键。

　　石墨膨胀条遇火后在热气流的影响下形成飞絮飘落部分丧失、且因密度原因阻隔热穿透能力差，造成基材稳定性过早丧失，按耐火等级划分勉强达到20-30分钟。

　　轻质防火材料灌注耐火门窗、因与型腔紧密贴合，吸热隔热效果好且与增强龙骨配合稳定性强，因此耐火1小时及以上耐火节能门窗，型腔填充材料应选用导热率低、热容量低、强附着力、燃烧性能达到A级，且对所接触的基材无腐蚀、对人体无毒无害的不燃材料与增强龙骨配合一体。

　　轻质防火灌注料与型腔增强龙骨配合稳定性强，干后重量对门窗扇自重可以忽略不计。

　　3、防火玻璃的固定及保护

　　首先要选用合格的防火玻璃，普通玻璃遇火后3分钟左右炸裂，钢化玻

　　璃遇火后8分钟左右炸裂，现市场通用单片防火玻璃（特种玻璃除外）很难达到100%合格率，由此复合而成的中空节能防火玻璃还是有一定安全隐患的，如合成中空玻璃的所有单片均采用防火玻璃，这样中空节能防火玻璃的安全隐患可基本消除。玻璃与杆件之间应设置防止脱落的玻璃卡件，边部应放置耐火垫块，装配间隙应有防火材料填充。

　　4、耐火节能门窗遇火后框架整体有效支撑完整性

　　主型材耐火处理工艺应根据建筑设计耐火分级要求，应对铝合金型材腔内填充衬钢和耐火填充料，内部衬钢应连接成封闭的框架，填充料饱满；提高型材强度和软熔点，降低热传导，同时玻璃与杆件之间应设置防止脱落的玻璃卡件保护玻璃脱落，保证达到规定时间内不丧失耐火完整性。

　　5、开启部位遇火后的自动锁闭五金系统及有效密封性

　　铝合金耐火节能门窗框扇连接、锁固用功能性五金配件，应满足整樘门窗承载和耐火能力的要求，其反复启闭性能应满足门窗反复启闭耐久性要求。

　　铝合金耐火节能门窗用五金件安装应准确，牢固可靠，装配后应动作灵活。平开窗平开限位装置安装应正确，开启量应符合设计要求。承重（承载）五金件与门窗连接不得使用铝质抽芯铆钉固定，当采用机制螺钉固定时，啮合宽度应大于所用螺钉的两个螺距。玻璃镶嵌缝隙及框与扇开启缝隙，采用耐火、耐久性好的弹性密封材料密封；在扇密封上，青岛万和采用防火纤维材料与胶条复合的方式防止开启部位蹿火就属技术创新。

　　开启扇应有自动关闭锁闭设施，在遇火后能及时关闭并有效锁闭窗扇，窗扇平开时或上、下悬时，窗的同步锁闭装置分布在执手两侧；平开窗扇高度不足1m时，两处同步锁闭装置应设置在扇执手开启侧上、下角顶点部位；扇高度大于1m时，同步锁闭装置不少于四处，设置在执手开启侧，扇上、下角顶点部和中间部位。 铝合金耐火节能门窗应使用防火型五金构件，受力部件应以钢质和不锈钢为主；有效锁闭窗扇可防止火灾时大量烟雾进入及热气流鼓开窗扇造成耐火完整性丧失。

　　6、核查型式检验报告或试验报告与产品的一致性

　　耐火节能门窗的抗风压性能、水密性能、气密性能、保温性能检验报告；有效的耐火性能型式检验或型式试验报告，并符合产品结构一致性；铝合金型材、防火玻璃、五金件、遇火自动关闭装置、阻燃密封胶、耐火填充材料及耐火材料产品应提供有资质的检测机构出具的型式检验报告或型式试验报告；且实际产品材料、工艺应与所提供报告一致。

　　7、持续投入研发与技术创新

　　当今耐火节能门窗市场的产品鱼龙混杂，有的门窗企业使用不满足国家标准要求的隔热条；有的使用非耐火功能的门窗五金；有的剽窃他司的专利工艺；有的明显侵犯他司专利后还提起专利无效诉讼的（近年来，有同行某知名企业连续多次对青岛万和专利进行无效宣告请求，经国家知识产权局专利复审裁定"判决青岛万和胜诉，专利持续有效"，可见万和专利的技术稳定性）；不良企业生产劣质耐火节能门窗及侵犯他司专利的侵权行为将影响耐火节能门窗行业健康发展，给耐火节能门窗应用的建筑工程留下安全隐患。

　　生产企业应紧随国家政策，了解国家节能与防火新方向、新指标，（例如：被动式建筑节能耐火门窗）持续投入不断努力创新，提升产品等级、促进行业升级发展。

　　建设单位采用拥有自主知识产权的企业产品，避免造成施工中专利纠纷，影响施工进度和业主品牌形象。

　　门窗企业及耐火门窗生产企业在生产工艺、产品质量上应保持与产品检验报告的一致性，持之以恒做好放心产品，在行业健康发展中贡献力量，选用拥有自主知识产权的企业门窗产品让业主放心无忧。

　　（供稿：青岛万和装饰门窗工程有限公司）
