真窗格
真窗格(True Divided Lites)是一种包含分开的玻璃及分隔构件的玻璃系统,如 图8-32 所示。
图 8-32:THERM中的真窗格模型
在 THERM 中:
对于本例,比较容易的做法是先画出代表分隔构件的多边形,再导入玻璃系统,具体步骤如下:
① 设置 Cross Section Type(截面类型)为 Vertical Divider(竖直窗格)。
② 绘制代表分隔构件的多边形,如 图8-33。

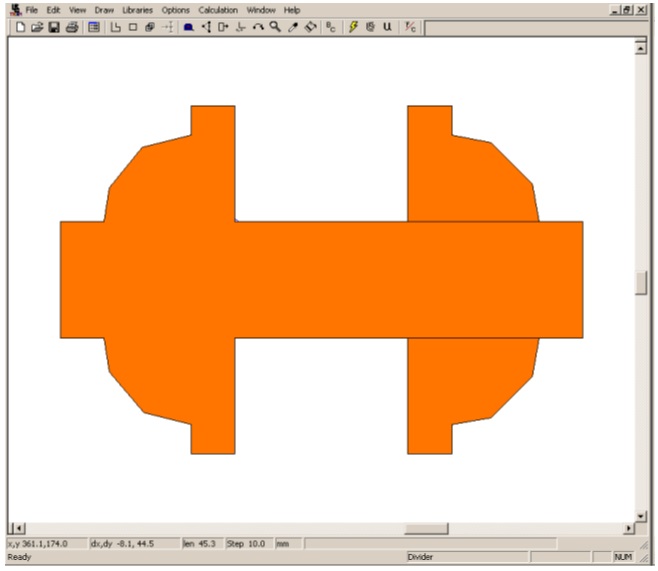

图 8-33:在THERM中, 先绘制代表分隔构件的多边形, 再导入玻璃系统

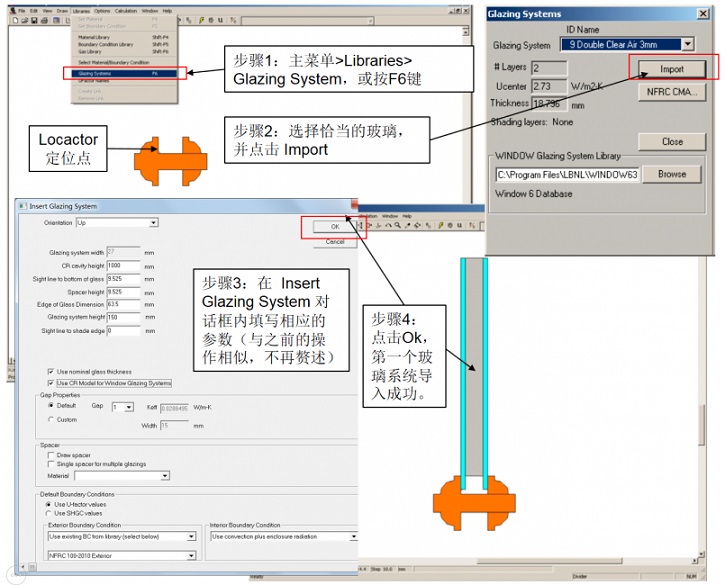

② 分隔构件绘制完成后,导入第一个玻璃系统,具体步骤和设置如下:
将 Locator(定位点)设置在恰当的位置。对于本例,Locator(定位点)位于分隔构件上半部分的底部上方 3.175 mm 处。
Orientation(朝向):Up
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):分隔构件的高度,9.525 mm。
Spacer height(间隔条高度):间隔条的高度,9.525 mm。
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-34:导入第一个玻璃系统, 方向朝上

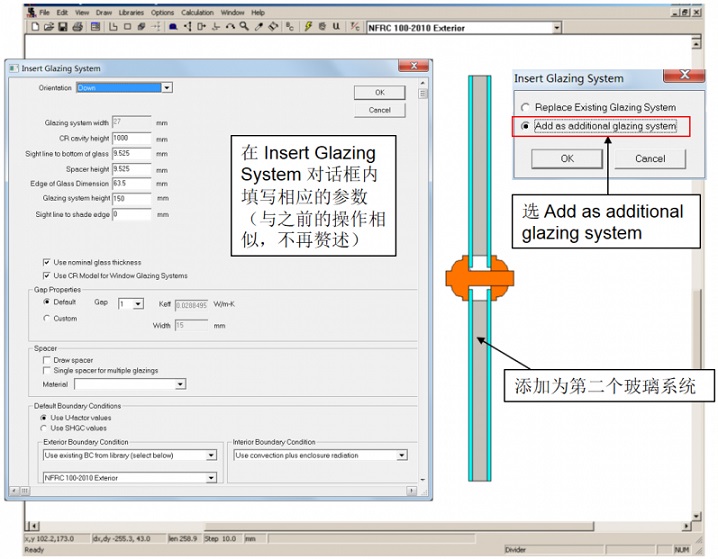

④ 在第一个玻璃系统的下方,导入第二个玻璃系统,注意 Locator(定位点)的位置需要重新设置,并在弹出的对话框内选择 Add as additional glazing system(添加作为额外的玻璃系统),具体设置如下:
将 Locator(定位点)设置在恰当的位置。对于本例,Locator(定位点)位于分隔构件下半部分顶部的下方 3.175 mm 处。
Orientation(朝向):Down
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):分隔构件的高度,9.525 mm。
Spacer height(间隔条高度):间隔条的高度,9.525 mm。
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-35:导入第二个玻璃系统, 方向朝下

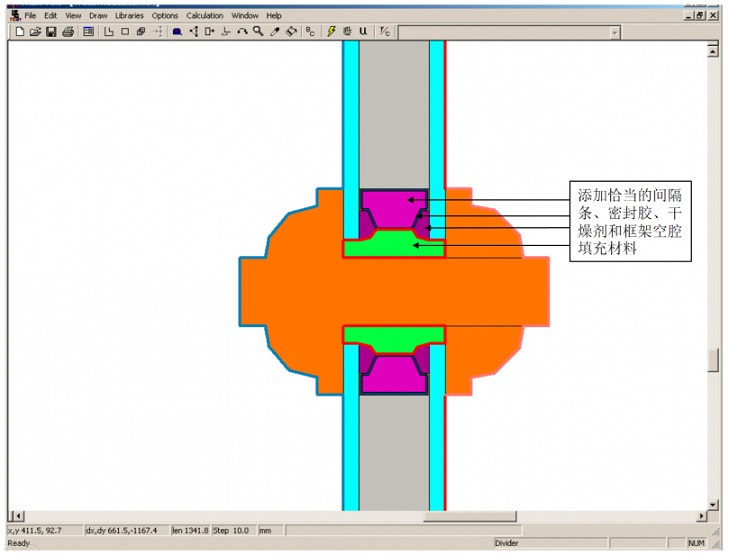

⑤ 添加恰当的间隔条、密封胶、干燥剂和框架空腔填充材料。

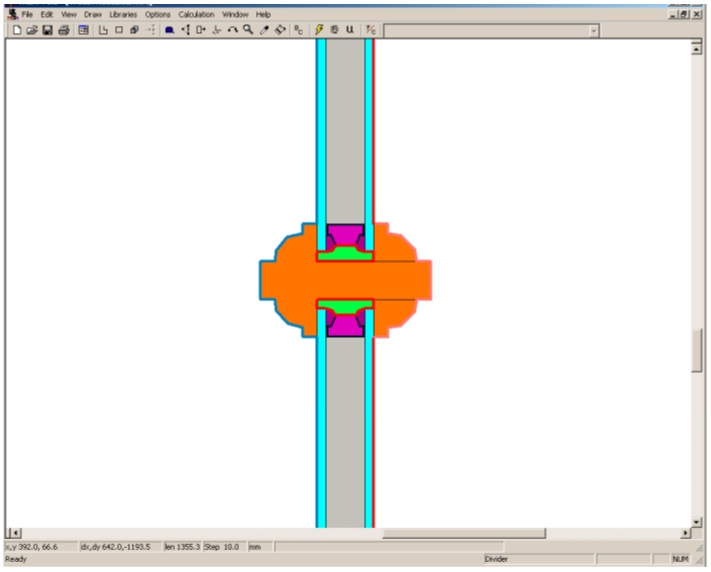

图 8-36:添加真窗格模型中的所有其它构件
⑥ 定义边界条件,Radiation Model(辐射模式)设为 AutoEnclosure(自动封闭)。
图 8-37:分配边界条件及U值标签

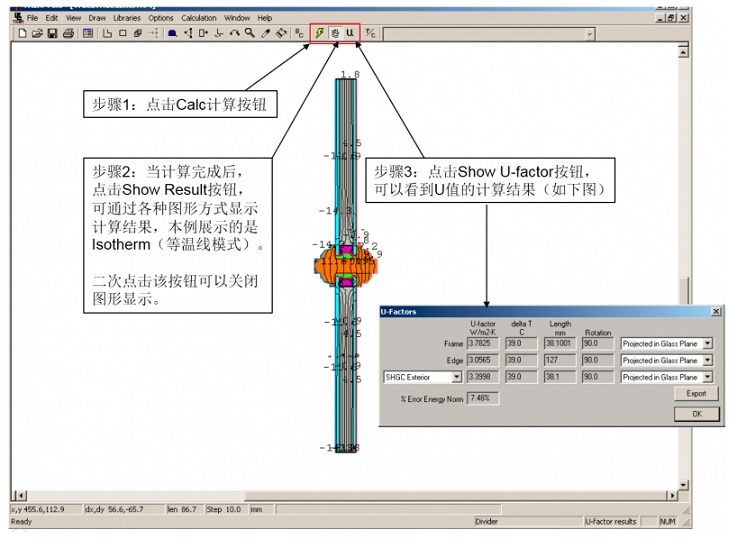

⑦ 计算结果。
图 8-38:计算并查看结果
⑧ 保存 THM 文件:主菜单 → File → Save As…

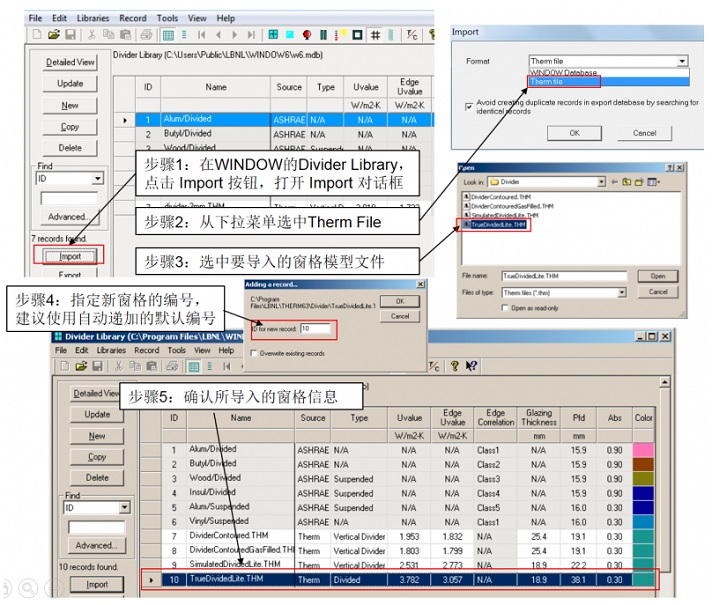

⑨ 将包含计算结果的 THM 文件导入 WINDOW Divider Library(窗格库),如 图8-17 所示。有关导入THERM 文件的更多信息,请参阅《WINDOW 用户手册》的“第4.7.3节:导入 THERM 文件”。
图 8-39:将THM文件导入 WINDOW Divider Library
⑩ 在 WINDOW 主界面使用新导入的窗格计算整体产品的性能参数。
8.3.4. 门格条
门玻璃格条建模时,可以使用 NFRC 默认的格条。格条的默认形状是 H形,格条的默认材质是黄铜,导热系数和发射率参照《NFRC 101》的“附录 B”。格条的 DXF 文件可以从 NFRC 的官网下载。

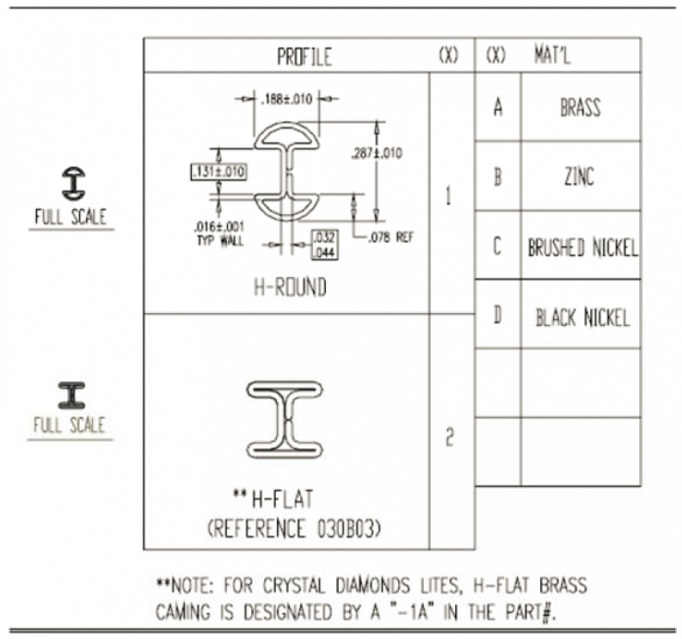

图 8-40:标准化的门格条图纸
在 第6章 介绍的框架空腔与玻璃空腔的 Link(链接) 规则中,两片玻璃之间的装饰性门格条是一个例外。只有当门格条的外表面与玻璃系统的内表面之间的距离小于或等于 3 mm 时,才需要建模。对于异形的门格条,也作了一个简化的假设,即 5 mm 规则 是不适用的,门格条边缘和玻璃之间的空腔按照框架空腔建模,该空腔的边界延伸到窗格组件的顶部和底部,有关详细描述,请参阅下面的示例。
在 THERM 中:
在本例中,使用了三玻双中空玻璃,其中的中间片玻璃带有门格条。对于这种情况,比较容易得的建模方法是先绘制代表门隔条的多边形,再导入玻璃系统。
① 设置 Cross Section Type(截面类型)为 Vertical Divider(竖直窗格)。

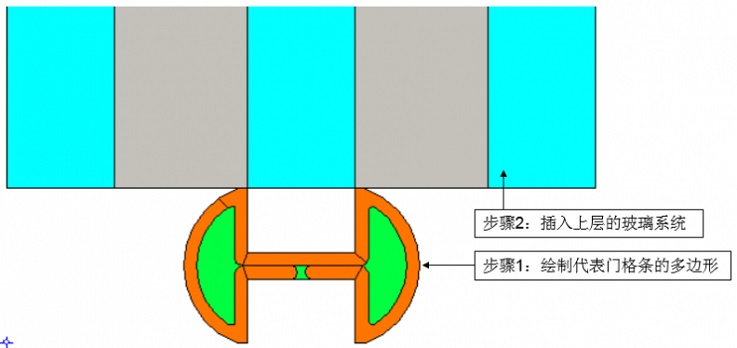

② 绘制代表门格条的多边形。
③ 插入第一个玻璃系统(三玻两腔的中空玻璃),设置如下:
Orientation(朝向):Up
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):0
Spacer height(间隔条高度):0
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-41:绘制代表门格条的多边形, 然后导入第一个玻璃系统
④ 在第一个玻璃系统的下方,导入第二个玻璃系统,需要重新设置Locator(定位点),而且注意在弹出的对话框内选择 Add as additional glazing system(添加作为额外的玻璃系统),具体设置如下:
Orientation(朝向):Down
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):0
Spacer height(间隔条高度):0
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-42:导入第二个玻璃系统
⑤ 鼠标移至主菜单 → Options,点击 Preferences,进入 Drawing Options 页面,勾选 Allow editing of IG polygons,这样就可以拖动玻璃系统上的点,改变其几何外形。

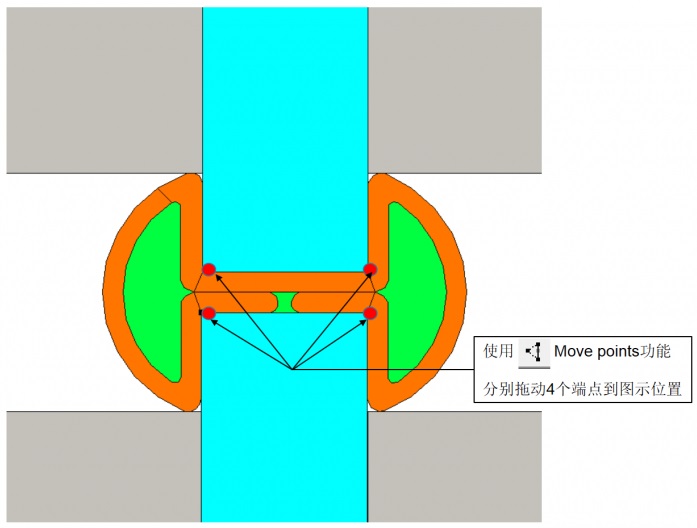

⑥ 点击工具栏 快捷图标 → 分别拖动两个玻璃系统的中间片玻璃的端点,使其与门格条的端点重合,如 图8-43 所示。

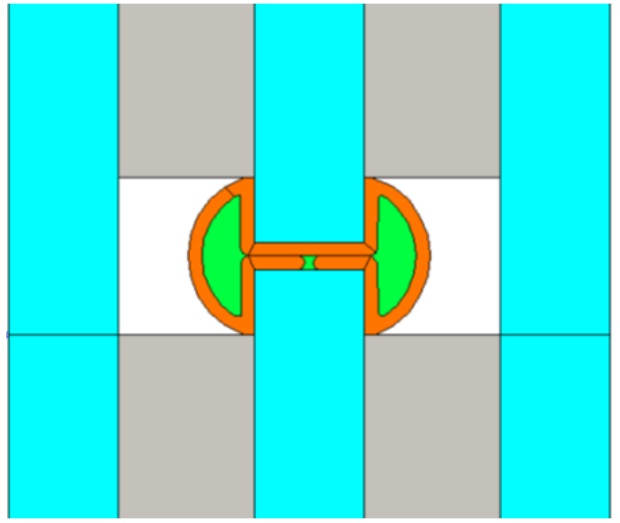

图 8-43:分别将上下两个玻璃系统的中间片玻璃的端点拖动到图示位置
⑦ 点击工具栏 快捷图标 → 拖动两个玻璃系统中任意一个玻璃系统的内外两片玻璃,与另一个玻璃系统的内外片玻璃边部重合,使整个中空玻璃封闭起来。如 图8-44 所示。
图 8-44:拖动两个玻璃系统中任意一个玻璃系统的内外两片玻璃, 使整个中空玻璃封闭

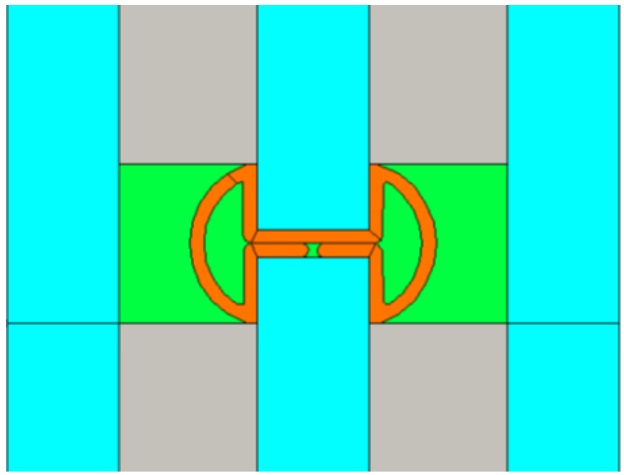

⑧ 如果中空玻璃的空腔填充的是空气,先使用 Frame Cavity NFRC 100 填充空腔,再正常分配边界条件。如果中空玻璃的空腔填充的是混合气体,则按照与 第8.3.1.3节 相似的步骤进行操作。
图 8-45:使用Frame Cavity NFRC 100填充门格条周围和内部的空腔
