本文摘自暖框科技(Warmframe Technology)与美国门窗幕墙评级委员会(NFRC)联合编译的最新版《THERM 7 / WINDOW 7 — NFRC 热工建模手册》中文版

　　中框

　　中框截面是指在平移窗(推拉或提拉窗)中,处于窗扇之间接合部位的框架。在本手册中,术语“Meeting Rail(中框)”一般指门窗幕墙产品的中部框架,它可以是中横梁,也可以是中立柱。

　　中框的建模

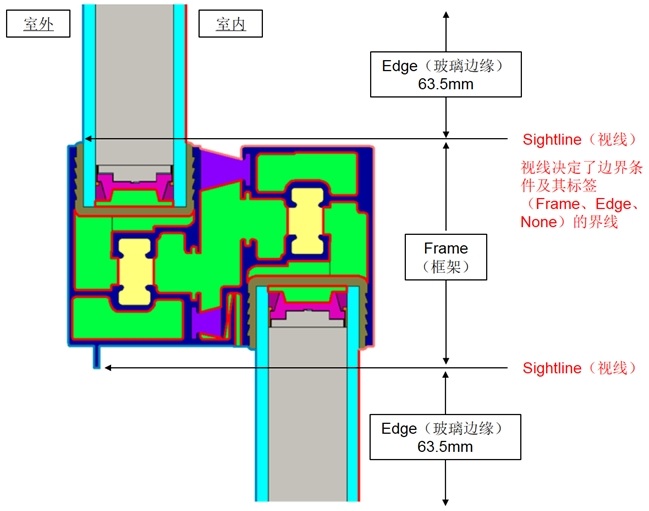

　　中框截面建模时,两侧的窗扇和它们相关的玻璃系统也都需要建模。图8-1 所示为推拉窗的中框。中框截面的建模方法与 THERM 中的任何其它模型没有什么不同,但有几点注意事项:

　　需要导入两个玻璃系统,一个朝上,一个朝下,见本手册“第6.3.3节:截面朝向”。如果 DXF 文件中的框架截面是水平方向绘制的,那么在导入玻璃系统前,需要将它旋转到正确的位置。

　　每个玻璃系统的室内边界条件中,玻璃边缘的 U值标签 都为 Edge,最终显示的计算结果是程序自动计算的两侧玻璃的平均 U值。

　　下面的介绍列出了制作带有两个玻璃系统中框截面的步骤,并指定了正确的边界条件和 U值标签。

图 8-1:Meeting Rail截面

　　计算中框 U值 的步骤

　　①  使用带尺寸的图纸或 DXF 文件,创建中框节点中的框架模型。如 图8-2 所示,推拉窗的中框截面的框架部分已经创建完成。

图 8-2:Meeting Rail截面模型的框架部分

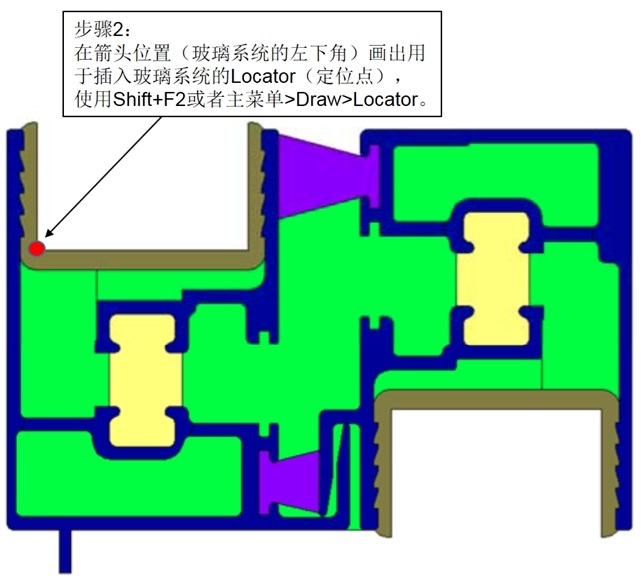

　　②  如 图8-3 所示,在第一个玻璃系统的左下角画出用于插入玻璃系统的 Locator(定位点),使用Shift+F2 或者主菜单 → Draw → 点击 Locator,激活该功能后,再在指定位置点击 鼠标左键 即可。

图 8-3:第一个Glazing System的Locator位置

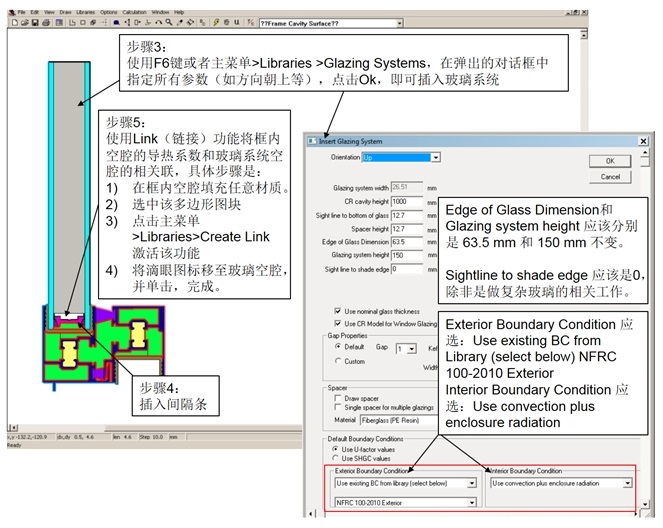

　　③  使用 F6键 或者主菜单 → Libraries → 点击 Glazing Systems,插入上层玻璃系统,如 图8-4 所示。在本例中,间隔条稍后将被复制并粘贴到截面中。

　　假如间隔条的开口是朝向玻璃系统空腔的,则须使用 Link(链接) 功能,将玻璃系统空腔的导热系数“链接”到开口间隔条的周围空腔,方法是:主菜单 → Libraries → 点击 Create Link

图 8-4:插入第一个Glazing System

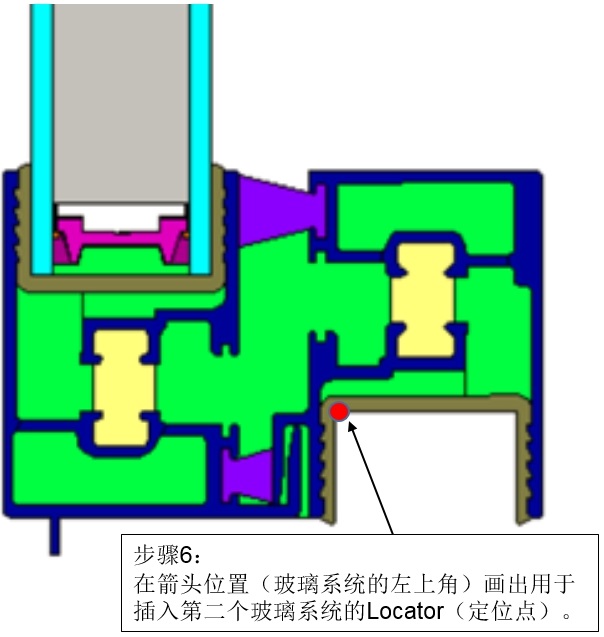

　　④  将 Locator(定位点)重新设置到第二个玻璃系统的左上角

图 8-5:第二个Glazing System的Locator位置

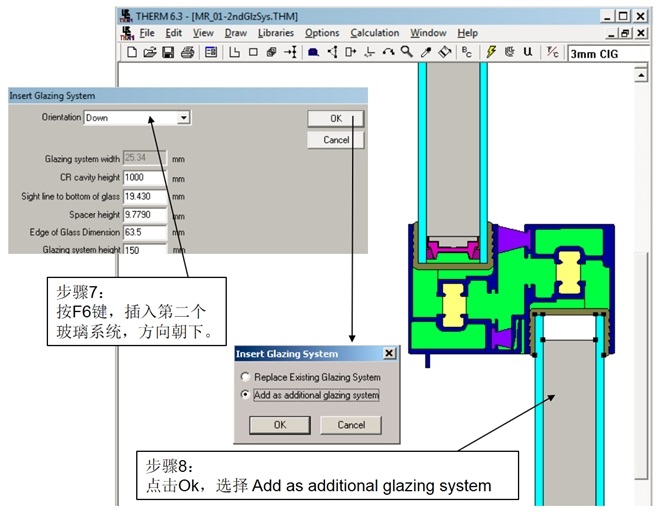

　　⑤  插入第二个玻璃系统,将 Orientation(玻璃朝向) 设为 Down(向下),并输入正确的

　　Sightline to bottom of glass(视线到玻璃底部距离)和 Spacer height(间隔条高度)。

图 8-6:插入第二个Glazing System

　　⑥  如有必要,添加间隔条并创建与玻璃系统空腔 Link(链接) 的空腔材料

图 8-7:添加自定义的Spacer

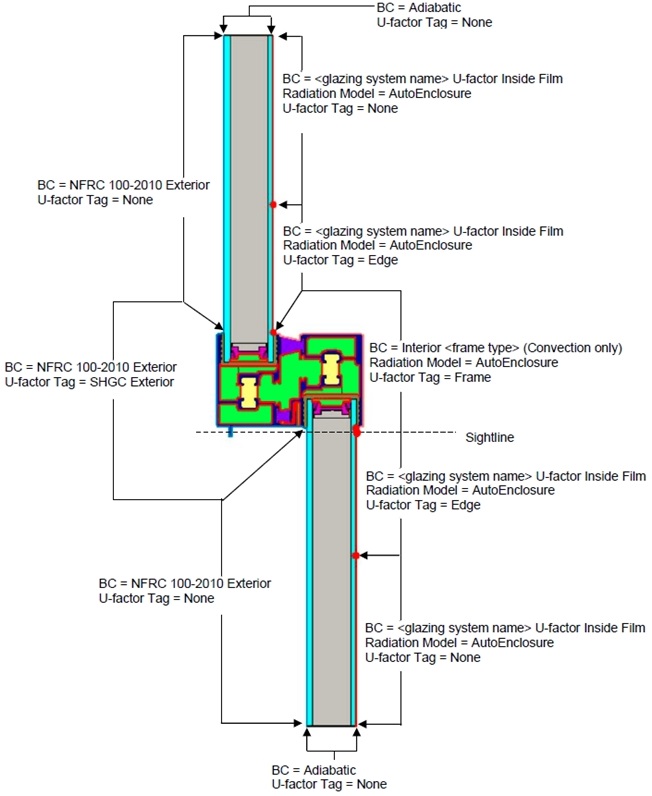

　　⑦  通过点击工具栏BC快捷图标,或主菜单 → Draw → Boundary Conditions,或按 F10键 来定义边界条件。确保室内边界条件中 Radiation Model 设为 AutoEnclosure ,室内玻璃边缘的边界条件中的 U-factor Tag(U值标签)设为 Edge 。详细设置如 图8-8 所示。

图 8-8:定义Meeting Rail的边界条件

　　⑧  进行计算:点击工具栏闪电快捷图标,或主菜单 → Calculation → Calculation,或按 F9键。得到

　　U值标签 Frame 和 Edge 的计算结果,如 图8-9 所示。

图 8-9:计算结果

　　⑨  将该 THM 文件导入 WINDOW 的 Frame Library(框架库)。

　　计算中框抗结露值的步骤

　　CR值(抗结露值)的模型计算仅适用于 Horizontal Meeting Rail(例如提拉窗的中横梁)一类的水平截面,而对于竖直截面(如 Vertical Meeting Rail),THERM 则不会计算其 CR值。

　　计算 CR值 时,首先要在 THERM 中计算得到抗结露相关信息,再在 WINDOW 中计算整体产品的CR值,抗结露模式的激活方式有两种:

　　在导入玻璃系统时,在 Insert Glazing System 对话框内,勾选 Use CR Model for WINDOW Glazing System 的复选框。

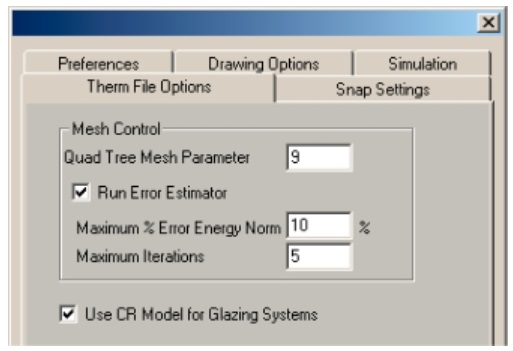

　　鼠标移至主菜单 → Options → 点击 Preferences,进入 THERM File Options 页面,勾选

　　Use CR Model for WINDOW Glazing System 复选框,如下图所示。

图 8-10:在Options>Preferences>Therm File Options中, 勾选Use CR Model for Glazing Systems

　　当抗结露模式被激活后,玻璃系统的空腔周围会出现红色的边界条件线段,这时需要进行以下操作:

　　①  检查这些边界条件,包括:

　　a. 校验材料表面的发射率,如标准玻璃为 0.84,大多数框架材料为 0.90,未涂漆铝为 0.05 等。

　　b. 校验玻璃系统空腔的末端(绝热)的发射率,是否为 1.0。

　　c. 校验模型中的空腔高度,是否符合 第6.4.5节 的 表6-2 中的空腔高度。

　　②  模型运算,程序将计算得到 U值 和 CR值 的结果。

　　③  将该 THM 文件导入 WINDOW 的 Frame Library(框架库),并用于在 Window Library(窗库)中创建整个产品。需要注意的是抗结露计算仅适用于 Horizontal Meeting Rail(例如提拉窗的中横梁)一类的水平截面。

图 8-11:当CR模式被激活后, 玻璃系统空腔周围将出现红色的边界条件线段
