窗格
仿窗格(外部窗格)
仿窗格(Simulated Divided Lites,SDL)是指一种在玻璃的室内和室外表面附加一些装饰元素的玻璃系统,它具有与真正的小分格窗相近的外观。仿窗格的玻璃系统内部有一个金属加强件,它与粘贴在中空玻璃外表面的材料是一个系统。后者根据《ANSI / NFRC 100》是不需要建模的,尽管如此,图8-23 还是显示了一个完整的仿窗格模型,这是制造商的一个选项(玻璃外侧材料建模/不建模)。
图 8-23:一个完整的仿窗格模型
内部的窗格,比如仿窗格的玻璃系统空腔中的金属加强件,是介绍的框架空腔与玻璃空腔的Link(链接) 规则的例外。只有当内部窗格的外表面与玻璃系统的内表面之间的距离小于或等于 3 mm 时,才需要建模。对于异形的内部窗格,也作了一个简化的假设,即 5 mm 规则 不适用,窗格边缘和玻璃之间的空腔按照框架空腔建模,该空腔的边界延伸到窗格组件的顶部和底部,有关详细描述,请参阅下面的示例。
在 THERM 中:
① 设置 Cross Section Type(截面类型)为 Vertical Divider(竖直窗格)。
② 对于窗格,玻璃系统的导入步骤与其它产品相同,设置如下:
Orientation(朝向):Up
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):最高处的非透明构件的高度,而不是窗格之间的距离。由于在本例中,室外和室内的装饰构件(SDL)的高度相同,这里量取室内木装饰条的高度——31.8 mm。
Spacer height(间隔条高度):同Sightline to bottom of glass(视线与玻璃底部之间的距离)
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-24:导入第一个玻璃系统, 方向朝上
③ 在第一个玻璃系统的下方,导入第二个玻璃系统,这时的Locator(定位点)是不需要移动的,但要注意在弹出的对话框内选择 Add as additional glazing system(添加作为额外的玻璃系统),具体设置如下:
Orientation(朝向):Down
CR Cavity height(抗结露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(视线与玻璃底部之间的距离):0
Spacer height(间隔条高度):0
Edge of Glass Dimension(玻璃边缘尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系统高度):150 mm(6.0英寸)
Sightline to shade edge(视线到遮阳边部):0(遮阳系统没有建模)
Gap Properties(空腔属性):勾选Default(默认)
Draw spacer(绘制间隔条):不勾选
图 8-25:导入第二个玻璃系统,方向朝下
④ 绘制空腔中代表窗格的多边形,也可以直接从另一个 THERM 文件复制粘贴。下图的例子是一个铝合金材质的窗格,居中在玻璃系统的空腔。由于室内外的装饰条(SDL)决定了 Sightline(视线),因此这个窗格模型看起来和上一个例子中的看起来略有不同(多了窗格顶底部位的空腔)。
图 8-26:绘制临时的多边形作为金属加强件的定位
⑤ 首先点击工具栏的
快捷图标,拖动代表玻璃系统空腔多边形上的点,使其与窗格的顶底部齐平(如 图-27 的左图),接着,使用 Frame Cavity NFRC 100 填充窗格与玻璃之间、窗格内部的空腔(如 图-27 的右图)。
注:在本例中,玻璃系统是一个封闭的中空玻璃。对于非封闭的双层玻璃,5 mm 规则 是适用的。
图 8-27:先用Move Points拖动玻璃系统空腔的点,再用Frame Cavity NFRC 100填充剩余的空腔
⑥ 绘制代表仿窗格室内外装饰构件的多边形,并赋予其合适的材质。
图 8-28:绘制代表仿窗格室内外装饰构件的多边形,并赋予其合适的材质
⑦ 定义边界条件,Radiation Model(辐射模式)设为 AutoEnclosure(自动封闭)。
图 8-29:分配边界条件及U值标签
⑧ 计算结果。

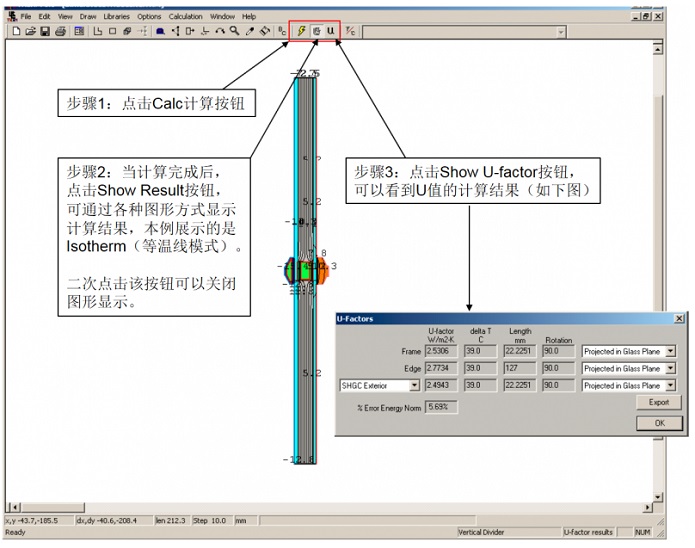

图 8-30:计算并查看结果
⑨ 保存 THM 文件:主菜单 → File → Save As…
⑩ 将包含计算结果的 THM 文件导入 WINDOW Divider Library(窗格库),如 图8-17 所示。有关导入THERM 文件的更多信息,请参阅《WINDOW 用户手册》的“第4.7.3节:导入 THERM 文件”。
图 8-31:将THM文件导入 WINDOW Divider Library
⑪ 在 WINDOW 主界面使用新导入的窗格计算整体产品的性能参数。
